电池包充放电测试电源

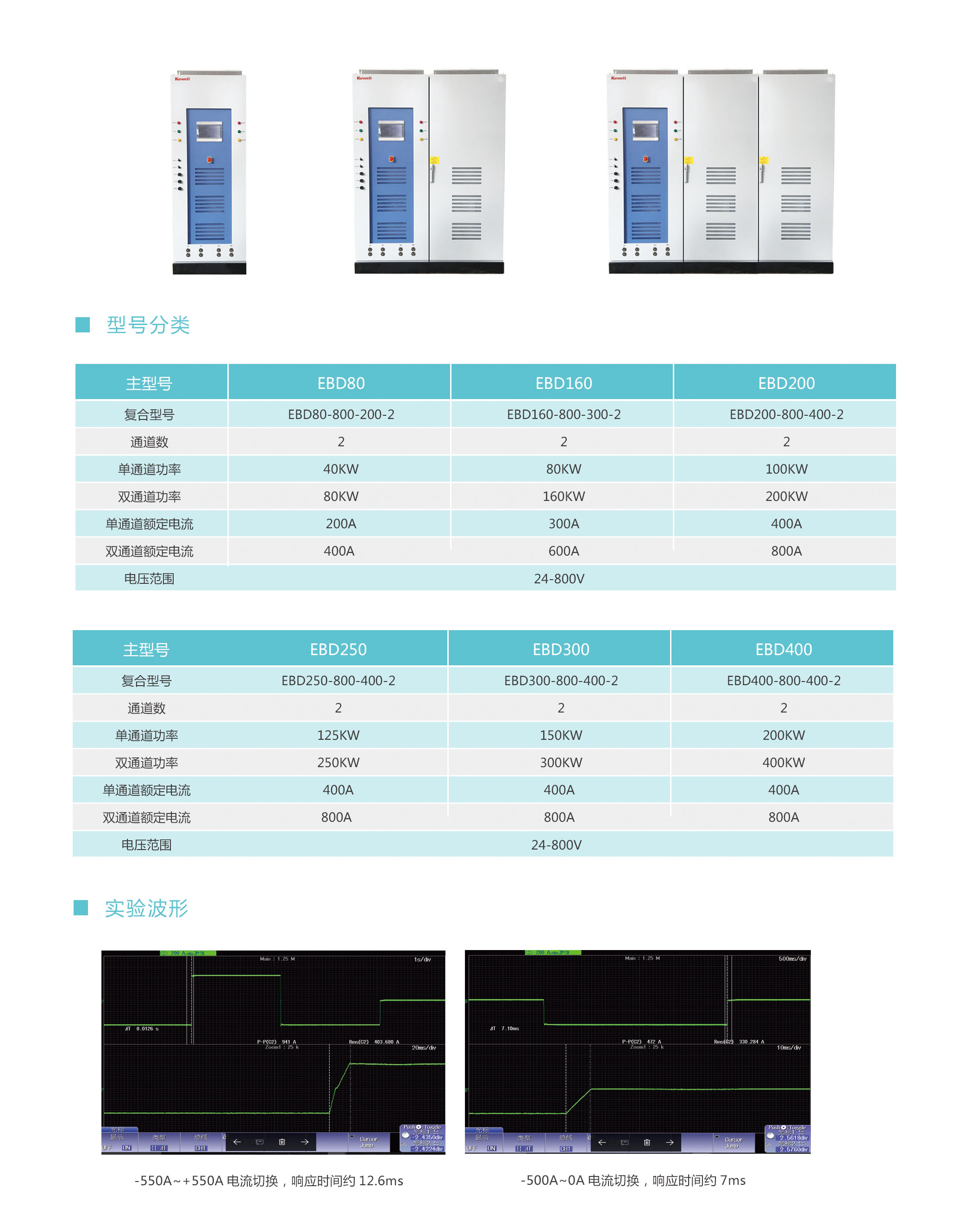

EBD系列电池包充放电测试系统

产品介绍

系统概述:

EBD电池包充放电测试系统是按照行业标准要求,针对电池PACK产线电气性能检测而设计的一套综合自动化测试系统;主要包含充放电测试电源、自动测试系统软件、扫码枪、上位机等。其中主体电源是一款采用两级变换,IGBT式电路方式,纯数字化电源,具有能量回馈、精度高、电压范围宽等优点。直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能,直流电压输出适应宽范围的电池包测试;电源同时支持多路并联,可根据需求定制不同电流和功率。

系统主要特点:

1.系统中,电源采用国际先进的IGBT控制技术,采用PWM整流加DC/DC双级电路,实现能量双向流动;其中总谐波失真(THD) <3%,达到行业最优,可实现能量高品质回馈电网。
2.高动态响应特性,电流上升加载时间(0-90%):10ms,满足行业内对电池包工况模拟测试的高标准要求。
3.电压精度0.1%FS,电流精度<0.1%FS,满足电池包高精度的测试要求。
4.电源采用PWM整流,可实现功率因数>0.99,不影响电网的供电质量。
5.输出纹波<0.2%FS,测试过程中对电池包不会造成伤害。
6.数据可以导成EXCEL文件可选取的导出项目有:测试方案、曲线、循环列表、过程列表、明细数据列表、综合数据其中的 每个项目的字段,电压、电流、温度、容量的图表曲线具有单一曲线与同时查看功能。
7.双通道配置:可根据产线实际需求,进行双通道配置,通道之间可实现独立的充放电测试,互不干扰;也可多通道并机使用,扩大被测电池包的规格范围,提高设备利用率,减少客户对测试设备的投入。
