电池模拟器

EVS系列电池模拟器

EVS系列电池模拟器,直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能。采用全数字控制,控制精度高、响应速度快、输出调节范围广。电池模拟功能能够模拟各种已知模型的电池的充、放电特性,进而为电机、储能逆变器、充电桩等设备提供具有电池特性的电能。

输出具有可编程功能,通过不同的控制软件可用多种场合使用。可模拟电池输出特性、电池充放电。主要运用在电动汽车驱动电机(控制器)、储能式逆变器、电动汽车双向充电机的测试、大容量电池组充放电等。

模拟动力电池输入对电动汽车电机控制器的输入功率、输出电流、过载能力、耐压及电机的效率、堵转电流、最高转速、超速、馈电等性能进行模拟实验。能实时将电机超速实验中的反电动势的能量回馈电网,避免控制器损坏。

满足GB/T18488.1-2015标准中对电机及其控制器试验中对电源的要求。

产品介绍

电池模拟器核心是具有高精度、高动态特性且可双向运行的直流电源,同时电源可以模拟电池充放电特性。必需同时具备以上的条件才可以定义为电池模拟器。

EVS系列电池模拟器的直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能。产品具备模拟多种材质电池的充放电特性。采用全数字控制,控制精度高、响应速度快、输出调节范围广。

产品输出具有可编程功能,通过控制软件设置多种模式可用于不同的测试场合。可模拟电池输出特性、电池充放电特性。产品可让用户选择模拟电池的类型、串联节数、并联节数及SOC指标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程。


产品运用:
  • 1.电动汽车电机、控制器测试
  • 2.电动汽车传动系统、动力总成系统测试
  • 3.特殊电动车辆电机、控制器测试
  • 4.特殊电动车辆传动系统、动力总成系统测试
  • 5.船舰电传动、电驱动系统测试
  • 6.电机系统测试
  • 7.充电机、充电桩测试
  • 8.储能系统变流器测试
  • 9.电池组、电池包充放电测试
  • 10.电容、超级电容充电放测试试
  • 11.UPS、EPS系统测试
  • 12.直流屏系统测试
  • 13.替代普通直流电源作为测试电源的场合
  • 14.替代真实电池供电测试场合


产品特点:

  • 1.高精度;输出电压精度0.1%FS
  • 2.高动态特性;10-90%突加载输出电压响应时间≤5ms;﹢90%-﹣90%切换≤10ms

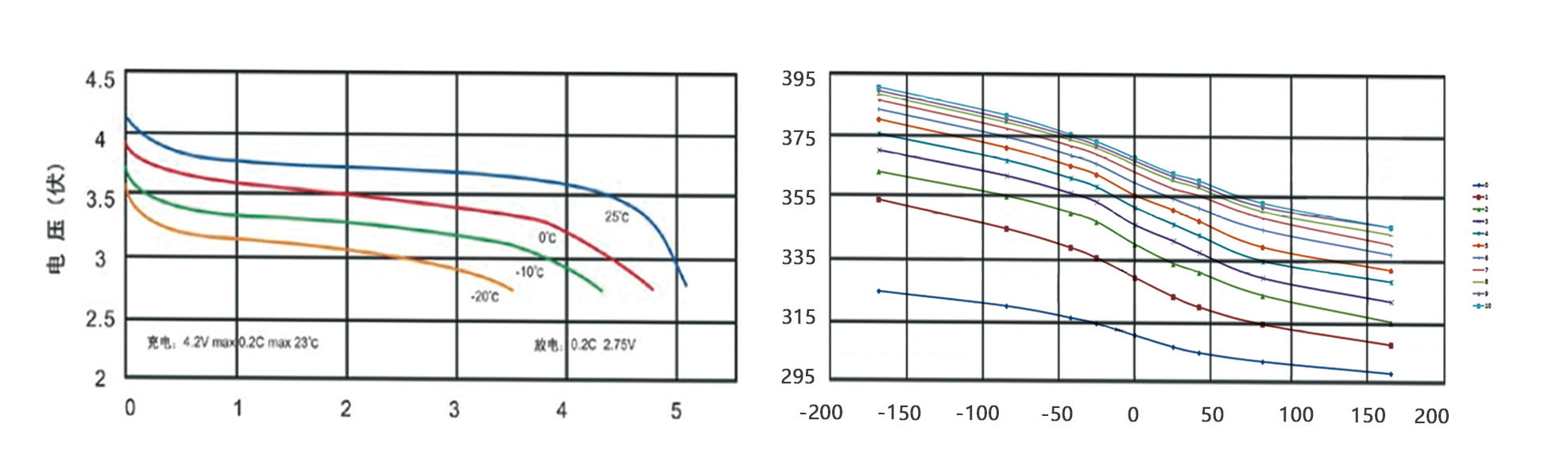

  • 3.输出可以模拟多种电池特性、可设置不同串并联节数、不同SOC下电池的充放电特性
  • 4.可按客户要求自定义电池模型输出
  • 5.IGBT式电路方式,纯数字化工频隔离电源
  • 6.可将能量回馈电网;同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势
  • 7.产品电路结构采用PWM整流加DC/DC双级电路,能实现输出的电压范围宽、精度高、动态响应快的特点
  • 8.采用PWM整流+PWM逆变原理,功率因素>0.99。THD和注入谐波电流高于国标GB/T 14549-93要求
  • 9.输出具有恒压、恒流、恒功率模式
  • 10.具有本机操作、远程操作功能,配有远程控制软件及外部通讯功能
  • 11.严格的系统热设计,低温升,长寿命
  • 12.大屏幕液晶显示、多种通讯接口
  • 13.可编程的保护及运行参数


功能界面:
