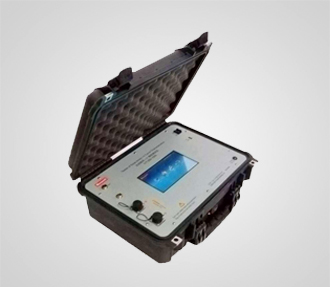

光伏阵列I-V曲线测试仪

IVT-200-1000

IVT系列光伏阵列I-V曲线测试仪主要用于发电系统系统发电侧性能测试,如光伏电站的阵列特性评估、光伏电站的安装、验收、维护、检查故障等。

产品介绍


合肥工业大学能源研究所(教育部光伏系统工程研究中心)针对光伏发电系统验收及系统维护问题,早在2001年即开始研究光伏阵列测试工具,近年来多次在国际、国内核心期刊发表相关论文,是国内最早也是唯一一家从事光伏阵列测试仪研究的国家级研究单位。


合肥科威尔电源系统有限公司(Kewell)依托合肥工业大学能源研究所在光伏行业多年的研究经验及成果,联合开发出Kewell便携式I-V曲线测试仪IVT系列,产品覆盖1KW/12KW/30KW/200KW/500KW/1MW六种功率等级,用来测量光伏组件及阵列的实际输出特性。IVT系列光伏阵列I-V曲线测试仪具有测试精度高、操作简便、功能完善、安全可靠、结构紧凑等特点。
IVT系列光伏阵列I-V曲线测试仪主要用于发电系统系统发电侧性能测试,如光伏电站的阵列特性评估、光伏电站的安装、验收、维护、检查故障等。



IVT-200-1000的测试原理:

采用动态电容充电方式,动态电容充电现场测试方法是根据电容的特性,把电容当成光伏阵列的可变负载,通过光伏阵列给电容充电整个过程的电流和电压采样,来测试光伏阵列的I-V特性。







IVT-200-1000的性能指标:

电压测量范围:10~1000V
电流测量范围:0.3~200A
电压测量精度:±(1%rdg+2dgt)
电流测量精度:±(1%rdg+2dgt)
工作温度范围:-20℃~70℃
温度测量范围:-55℃~125℃
日照强度测量范围:0~4000 W/M²或0~2000 W/M²
测试时间:≤20s
光强不均匀度:≤±2%
数据输出显示:触摸屏
外观:便携手提式

IVT-200-1000的产品特性:

1. 测试简单、直观,在测试时不需要任何烦琐的设定,可随时显示、保存测试数据;
2. 通过直接测量光伏阵列的实际输出短路电流和开路电压,而不是通过测量 I-V 特性得出短路电流和开路电压,使得测试的结果更加真实、有效和精确。
3. 选用高精度采样芯片,超高速率采样,电压测量精度:±(1%rdg+2dgt),电流测量精度:±(1%rdg+2dgt),远超行业内其他测试产品。
4. LCD大屏幕显示,触控式操作,测试时无需接上位机,可以实时观察 I-V 特性曲线形成的过程并通过波形畸变分析被测系统特性是否有失配或故障;
5. 具有将现场测量的功率数据利用内置标准公式推算到标准条件(STC)下功率的功能。
6. IVT系列产品设计时就注重其便携性,采用手提式和拉杆式设计,使其携带更加方便,易于测试人员测试。内置大容量锂离子电池,不需要任何外部供电,一次充电,可支持长达10小时的测试时间,非常适合于光伏电站的现场测试;
7. 完善的数据导出管理软件。

IVT-200-1000的主要测试项目:

1. 开路电压(Voc)、短路电流(Isc)、最大输出功率(Pm)、最大功率点电压(Vmp)、最大功率点电流(Imp)、填充因子(FF)、I-V、P-V曲线;
2. 太阳光辐照度(可选配);
3. 环境温度(可选配)。
