高精度双向直流电源(DC-DC式)

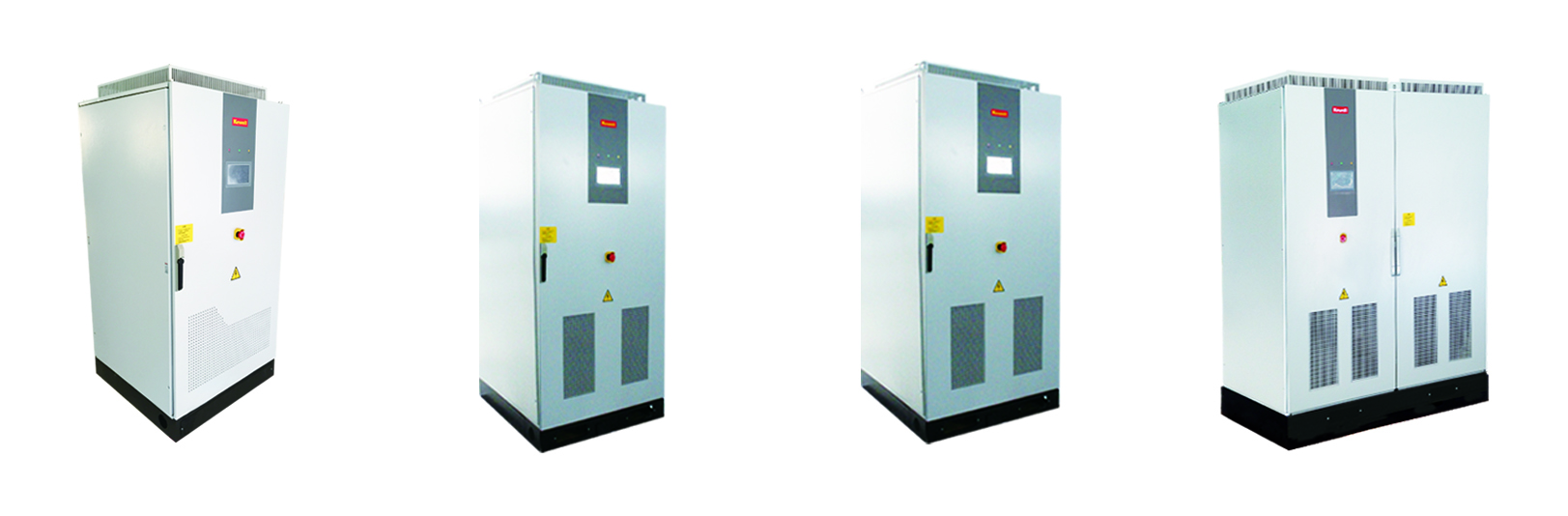

EVD-D系列高精度双向直流电源

EVD-D系列高精度双向直流电源(DC/DC) ,直流输出特性具有高精度及高动态响应特性,并具双向功能。采用全数字控制,控制精度高、响应速度快、输出调节范围广。主要针对于电动汽车控制器和电机测试,接入测试平台中的直流母线,给控制器和电机供电同时具有双向功能。

输出具有可编程功能,通过不同的控制软件可用多种场合使用。主要运用在电动汽车驱动电机(控制器)、储能式逆变器、电动汽车双向充电机的测试等。

模拟动力电池输入对电动汽车电机控制器的输入功率、输出电流、过载能力、耐压及电机的效率、堵转电流、最高转速、超速、馈电等性能进行模拟实验。能实时将电机超速实验中的反电动势的能量回馈电网,避免控制器损坏。

满足GB/T18488.1-2015标准中对电机及其控制器试验中对电源的要求。

产品介绍

产品简介:

EVD-D系列DC/DC高精度双向直流电源,是一款直流输入型高精度双向直流电源,也称为“直流双向能量桥”。直流输出特性具有高精度及高动态响应特性,并具有自动双向运行功能。采用全数字控制,控制精度高、响应速度快、输出调节范围广。

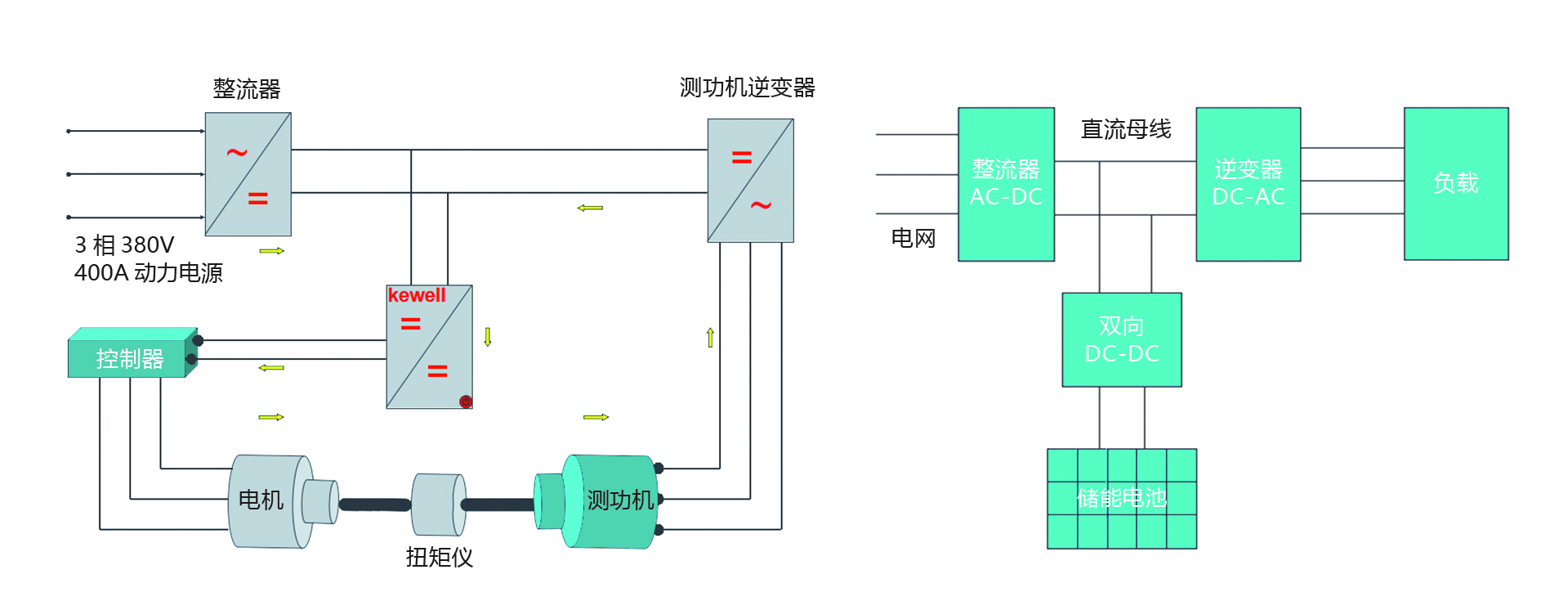

EVD-D系列DC/DC式高精度双向直流电源在 EVD系列高精度双向直流电源基础上开发,主要针对共直流母线系统测试平台使用,也可以作为直流系统中”双向能量桥”,常用于储能系统和能量回收系统中。下图是一个典型的共母线系统的测试平台和储能系统中的运用。


产品特点:

    1.直流输出范围宽
  • 2.可双向运行作为“能量桥”使用
  • 3.直流输入可接入客户原有的直流系统,性价比更高
  • 4.高精度;输出电压精度0.1%FS
  • 5.高动态特性;10-90%突加载输出电压响应时间≤10ms;﹢90%-﹣90%切换≤20ms
  • 6.具有双向运用功能;同时具有电源、负载两种特性
  • 7.IGBT式电路方式,纯数字控制
  • 8.产品电路结构多交错DC/DC电路,能实现输出的电压范围宽、精度高、动态响应快的特点
  • 9.输出具有恒压、恒流、恒功率模式
  • 10.具有本机操作、远程操作功能,配有远程控制软件及外部通讯功能
  • 11.严格的系统热设计,低温升,长寿命
  • 12.大屏幕液晶显示、多种通讯接口
  • 13.可编程的保护及运行参数


产品运用:

  • 1.储能系统
  • 2.能量回收系统
  • 3.电池包对充、对放电系统
  • 4.电动汽车电机、控制器测试系统
  • 5.电动汽车传动系统、动力总成系统测试系统
  • 6.特殊电动车辆电机、控制器测试系统
  • 7.特殊电动车辆传动系统、动力总成系统测试系统
  • 8.舰船电传动、电驱动系统测试系统
