可回馈模拟电网电源

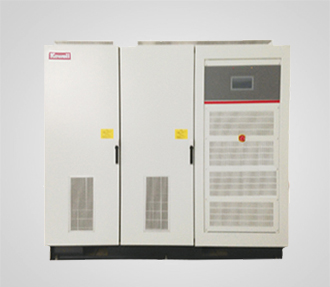

KAC-150KVA

      KAC系列交流可回馈模拟电网电源前端采用PWM整流技术,具有高输入功率因数,对电网谐波小,能量可全反馈电网。输出具有高品质、高精度及高动态响应等特性,产品主要部件均选用国际知名品牌,大屏幕LCD显示触摸式操作,主要应用于光伏逆变器、储能逆变器、风电变流机、发电机及电站系统的并网侧特性测试。

KAC系列交流模拟电网电源的可模拟电网的电压扰动、频率扰动等,对光伏并网逆变器、储能逆变器、风力变流机等发电装置的电网适应性及保护特性进行测试。

产品介绍



产品简介

      KAC系列可回馈交流模拟电网电源前端采用PWM整流技术,具有高输入功率因数,对电网谐波小,能量可全反馈电网。输出具有高品质、高精度及高动态响应等特性,产品主要部件均选用国际知名品牌,大屏幕LCD显示触摸式操作,主要应用于光伏逆变器、储能逆变器、风电变流机、发电机及电站系统的并网侧特性测试。



产品特性

1.具备全反灌功能,可将输入交流源能量反馈电网
2.采用PWM整流技术,具有高输入功率因数,对电网谐波小
3.具有高动态响应与瞬时截流控制功能
4.实时电流监测,在反灌大电流时能够有效保护设备
5.可编程的保护及运行参数
6.产品的输出波形失真低
7.产品的输出瞬态特性好,电压跳变(急升或急降)12ms内达到稳定
8.效率高,整机可达90%以上
9.具备模拟低电压穿越测试功能,可每相单独设置低电压穿越模式和三相对称低电压穿越能力,跌落时间可以调整
10.低电压穿越性能可靠,不会在低电压时与逆变器的输出产生震荡而导致电源故障
11.主要元器件选用国际知名品牌,高效率、高稳定
12.严格的系统热设计,低温升,长寿命
13.大屏幕液晶显示、多语言设置,多种通讯接口;
14.模块化设计,安装、操作、维护简便
15.产品的工艺水平高,技术成熟可靠

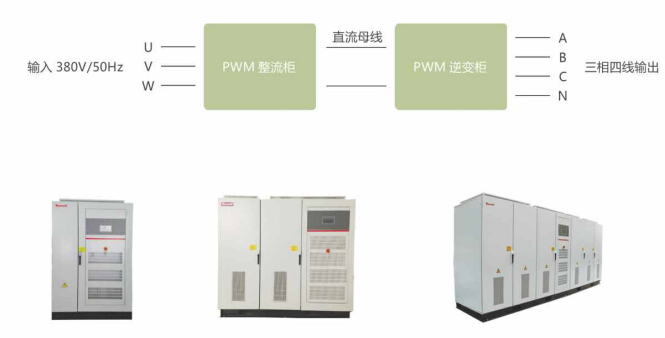

产品原理



产品功能

      KAC系列可回馈交流模拟电网电源的可模拟电网的电压扰动、频率扰动等,对光伏并网逆变器、储能逆变器、风力变流机等发电装置的电网适应性及保护特性进行测试。


通用模式(基本模式)

      在此模式下可以设定输出的电压、频率值,最小的设定的步长为:0.1V、0.01Hz,可选定是三相统一设定或单相独立设定,在单相独立设定时可设定的参数为电压。



步阶模式

       步阶模式是交流模拟电网输入编程的一种常用方式,设定输入电压及频率和运行时间按步阶的方式输出,此种模式可用于光伏并网逆变器的电压和频率的保护特性的测试和验证。

 渐变模式

        渐变模式设定输出的起始值和变化的目标值,此种模式也是常用于光伏并网逆变器的电压和频率的保护特性的测试和验证。

低电压穿越模式

       在此模式下可设定各种低电压跌落的输出波型,跌落的相数、跌落的起始时间、跌落的下限、维持时间、上升时间等都可以设定。可以模拟各国低电压穿越的模型。

谐波叠加模式
