电池包充放电综合性能测试系统

EBDH系列电池包充放电综合性能测试系统

产品介绍

系统概述:

EBDH系列电池包综合性能测试系统是按照行业标准要求,针对实验室电池PACK电气性能检测而设计的一套综合性能测试系统;主要包含充放电测试电源、测试系统软件、温度巡检仪、电压巡检仪、上位机等。其中主体电源是一款采用两级变换,IGBT式电路方式,纯数字化电源,具有能量回馈、精度高、电压范围宽等优点。直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能,直流电压输出适应宽范围的电池包测试;电源同时支持多路并联,可根据需求定制不同电流和功率。


系统特点:

1.电源采用国际先进的IGBT控制技术,采用PWM整流加DC/DC双级电路,实现能量双向流动;其中总谐波失真(THD)<3%,达到行业最优,可实现能量高品质回馈电网。

2.高动态响应特性,电流上升加载时间(0%-90%):2ms,满足行业内对电池包高标准测试要求。
3.电压精度0.05%FS,电流精度0.05%FS,满足电池包高精度的测试要求。

4.电源采用PWM整流+PWM逆变,可实现功率因数>0.99,不影响电网的供电质量。

5.输出纹波<0.2%FS,测试过程中对电池包不会造成伤害。

6.测试数据可以导成EXCEL文件可选取的导出项目有:测试方案、曲线、循环列表、过程列表、明细数据列表、综合数据其中的 7.每个项目的字段,电压、电流、温度、容量的图表曲线具有单一曲线与同时查看功能。

8.双通道配置:可根据实际需求,进行双通道配置,通道之间可实现独立的充放电测试,互不干扰;也可多通道并机使用,扩大

9.被测电池包的规格范围,提高设备利用率,减少客户对测试设备的投入。




测试参考标准:

1.GB/T 31467.1-2015 电动汽车用锂离子动力蓄电池包和系统第1部分:高功率应用测试规程
2.GB/T 31467.2-2015 电动汽车用锂离子动力蓄电池包和系统第2部分:高能量应用测试规程
3.GB/T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统第3部分:安全性要求测试方法
4.GB/T 31484-2015 电动汽车用动力蓄电池循环寿命要求及试验方法
5.GB/T 31485-2015 电动汽车用动力蓄电池安全要求及试验方法
6.GB/T 31486-2015 电动汽车用动力蓄电池电性能要求及试验方法

7.QC/T 741-2014车用超级电容器


系统主要功能:

1.通道独立

每个通道均具有独立可编程的恒流源、恒压源;独立设置工步运行,增加专业型工步设置方案; 设备充放电口分开,各通道都可以独立编程控,对电压、电流、时间等参数可进行灵活修改。

2.通道并联

通道之间互不影响,也可多通道并联使用。

3.辅助通道

1路主通道标准配2个CAN通讯接口、1个RS485接口、1个LAN接口;可与BMS或测试平台上其它检测设备或仪器实现数据通讯与交换;如试验中通过辅助通道连接集中管理电压/温度巡检仪、高低温箱、振动台等。

4.BMS数据对接与控制

内置先进的DBC配置文件,可快速与不同厂家的BMS进行数据对接与控制;每种BMS设备会形成一个标准的DBC文件,设备导入这个文件即可实现对接,每条之路 可以对应不同的BMS,独立运行。

5.日志记录

具备日志功能,能够对各种电池芯进行充、放电循环测试,具有实时、全面记录系统运行数据和测试结果记录功能,包括测试整个过程中操作记录,异常记录,可用于测试过程的追溯。

6.数据处理

数据可以导成EXCEL文件可选取的导出项目有:测试方案、曲线、循环列表、过程列表、明细数据列表、综合数据其中的 每个项目的字段,电压、电流、温度、容量的图表曲线具有单一曲线与同时查看功能。

7.充电截止条件

电压、电流、时间、容量。

8.放电截止条件

电压、电流、时间、容量;工作模式(CC-CV、CC充电;恒流放电、静置、跳转)、参数设置(充放电电流、电压或静止时间等参数)、限制条件(时间、电压、容量限制等),可根据测试要求进行排列组合。

9.保护功能

全局保护参数(包括输出短路保护功能、电池反接保护、电压下限保护、电压上限保护、电流上限保护、过温保护)、各个保护达到用户设定参数时,设备将会自动停止通道运行,并发出警报,同时将此次时间记录下来,并作出响应提示。


工况模拟测试:

执行行业内标准进行电动汽车驾驶循环模拟测试;

可实现实测工况自动转换为测试程序的工况模拟试验;

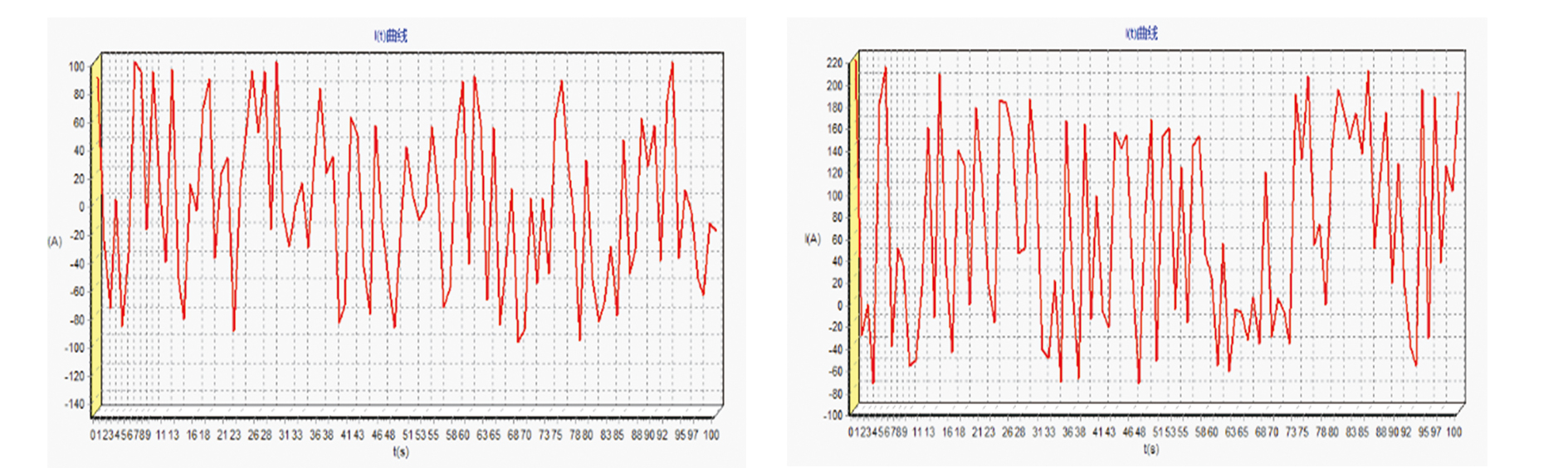

实测工况数据:电流-时间、功率-时间,可识别excel、csv等格式的工况数据文件;
