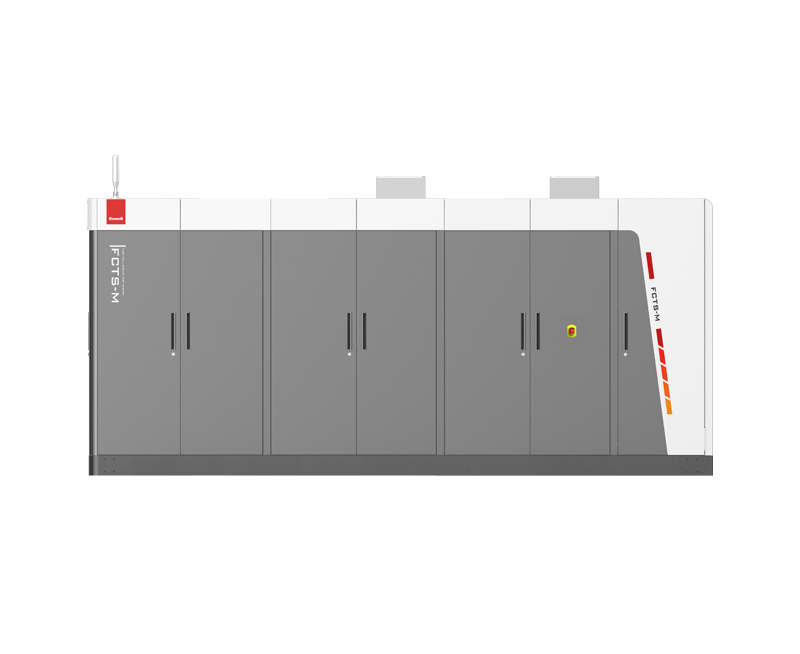

FCTS-M旨在为燃料电池发动机提供一个精确、稳定和可靠的测试平台。本系统由KDLF系列燃料电池专用回馈式电子负载、氢气供给模块、空气供给模块、热管理模块、测控单元和安全防护模块等组成。用于测试燃料电池发动机的功能、性能、寿命、可靠性和安全性等,适用于燃料电池发动机的研发、检定和下线测试。
符合GB/T 24554最新版要求;
结构布局紧凑,与上一代相比体积减少30%;
实现进排气、主辅热管理、氢空水路吹扫、低压供电、测控及安全防护等多功能一体化集成;
满足50kW/s高变载速率下±2℃及怠速到额定宽功率下±1℃控温指标;
具备绝缘检测、氢气泄漏、温度开关、手动急停、试验室及外设安全联动I/O、紧急排风和安全独立PLC等安全防护硬件;
具备心跳监测、三级安全报警矩阵自动处理等软硬件双重安全保护功能;
具备测试工步预定义、自动补水和排气、氮气吹扫等自动测试功能,满足7×24小时无人值守测试;
平台化测试软件支持自动流程测试、DBC文件导入解析、数据存储、图形显示及自动报表生成;
支持多种控制系统软硬件平台(NI/PLC)自由组合;
具备RS485、CAN2.0和以太网等多种通讯接口,支持实时数据互联功能,如上传mes系统;
台架支持低温冷启动测试解决方案;
燃料电池专用回馈式电子负载具有宽范围、高精度、快响应调控能力,具备通讯心跳检测、故障录波、过压/过流/过温及急停等多重安全保护,满足CC、CV、CP等多种运行模式。
发动机测试仓
空气供给模块
尾气冷凝处理
尾气氢浓度检测
辅助水冷温度控制
同型号双台并机
功率分析仪
交流阻抗测试仪
集装箱
环境模拟功能
