产品介绍

产品概述

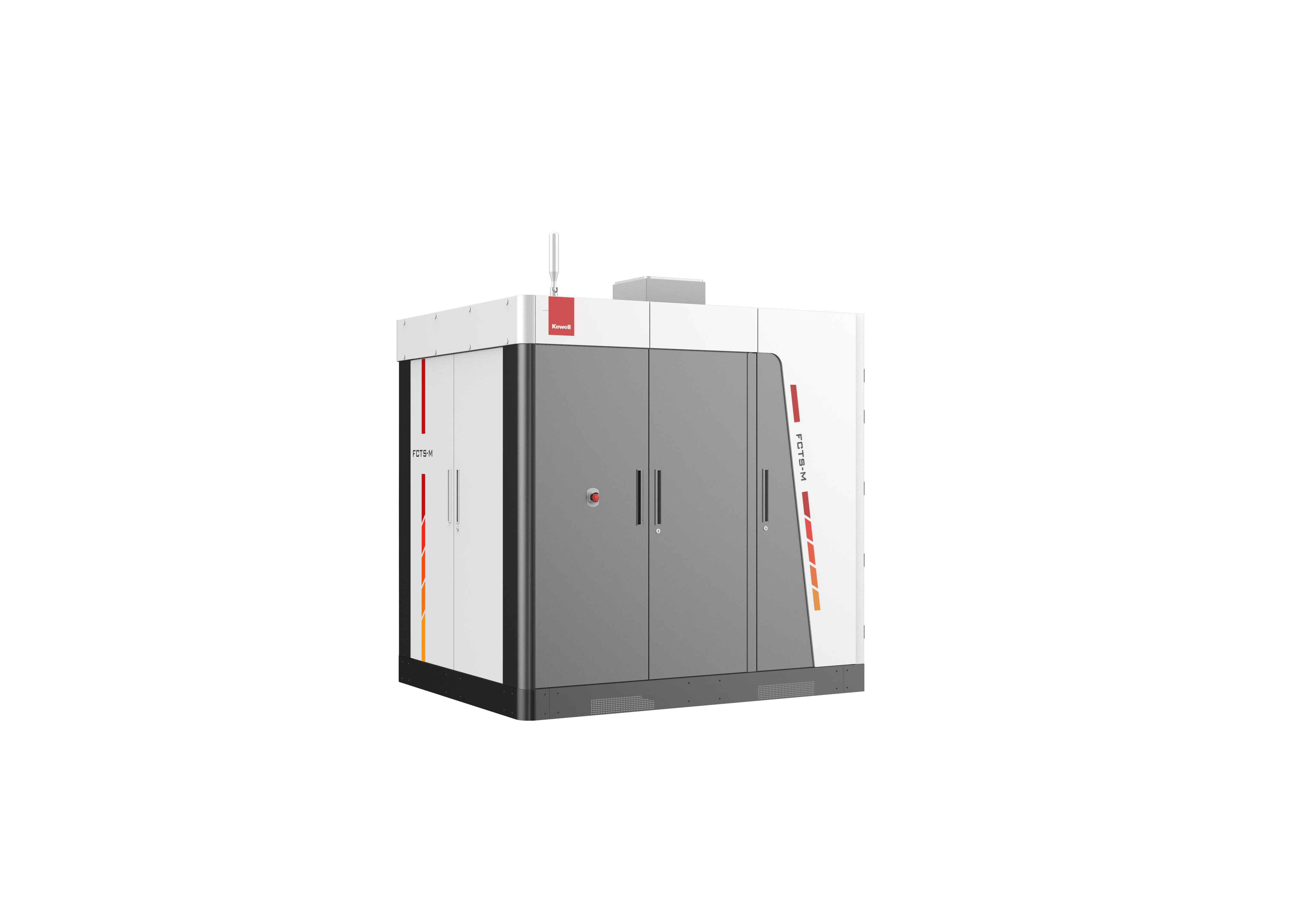

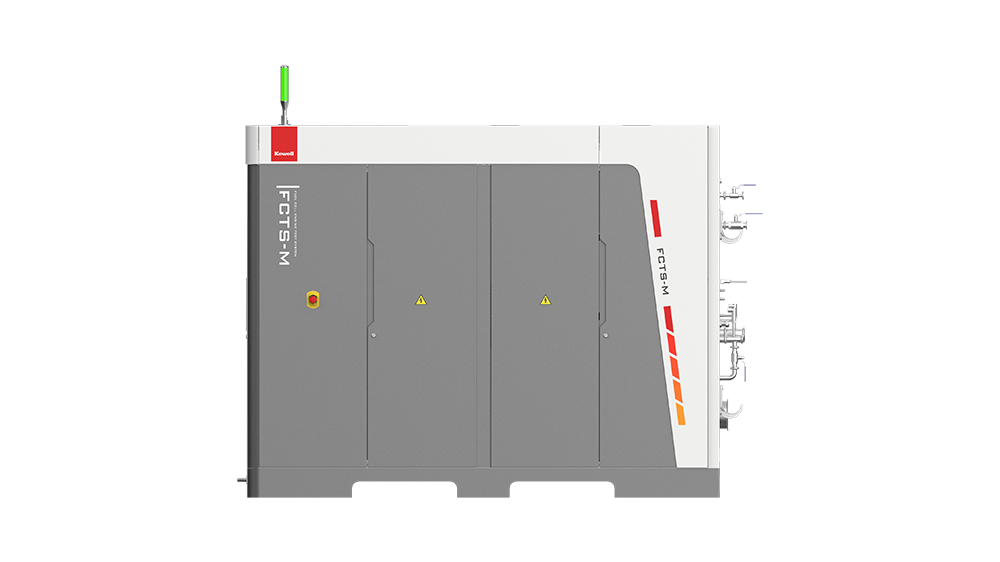

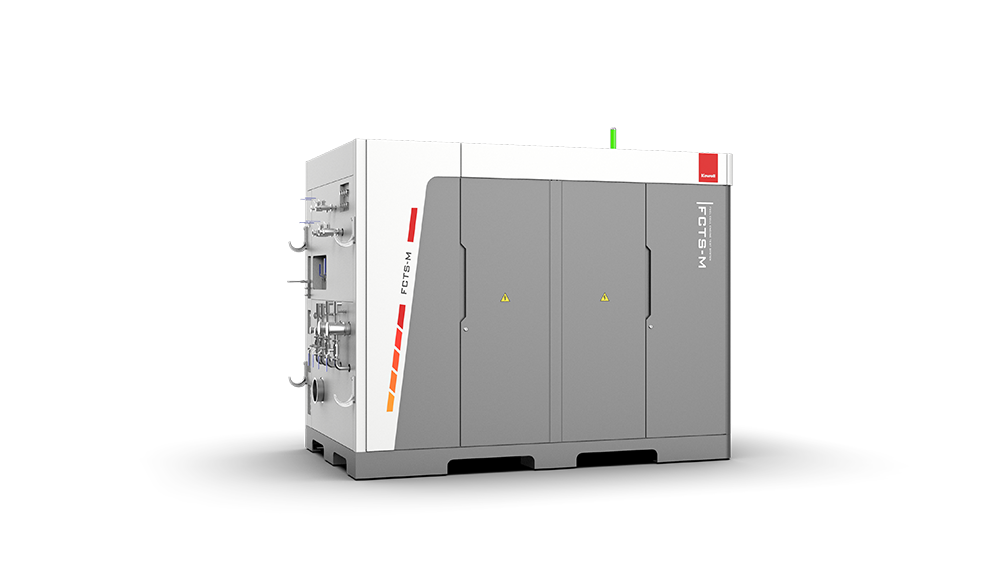

FCTS-M 旨在为燃料电池发动机提供一个精确、稳定和可靠的测试平台。本系统由 D1000 系列燃料电池专用回馈式电子负载、氢气供给模块、空气供给模块、热管理模块、测控单元和安全防护模块等组成。用于测试燃料电池发动机的功能、性能、寿命、可靠性和安全性等,适用于燃料电池发动机的研发、检定和下线测试。


产品特点及优势

  • 满足GB/T 24554-2022《燃料电池发动机性能试验方法》;

  • 实现进排气、主辅热管理、气路/水路吹扫、低压供电、测控及安全防护高集成度设计,设备最小占地仅为2.4m2;

  • 具备源端压力监测、绝缘监测、氢气泄漏、温度异常、手动急停、紧急排风、外设安全联动I/O和独立安全模块硬件保护功能;

  • 具备心跳监测、三级安全报警矩阵自动处理等安全保护功能;

  • 具备测试工步预定义、自动补水及排气、氮气吹扫等自动测试功能,满足24小时无人值守功能;

  • 平台化测试软件支持自动流程测试、DBC文件导入解析、数据存储、图形显示及自动报表生成;

  • 满足50kW/s高变载速率下±2℃及怠速到额定宽功率稳态下±1℃控温指标;

  • 具备RS485/CAN/LAN等多种通讯接口,支持与被测发动机通讯和数据实时传输功能,如MES系统;

  • 具备低温冷启动测试解决方案、支持同型号双机并联;

  • 管路采用316不锈钢材质,经酸洗/钝化/电解/抛光等多道工艺,水路离子电导变化率≤1μS/(cm×d);

  • 整体三面开门设计,维修更为便捷;

  • 内部器件独立代码标签,具有高温及防触电等安全防护警示标签;

  • 内部气路管路流向标识;

  • 上气下电安全隔离式设计;

  • 主辅水路具备重力式排水设计;

  • 气路尾排具备冷凝水自动排出及防倒灌功能;

  • 软件终身免费升级服务;

产品功能

  • 燃料电池发动机氢气排放测试

  • 燃料电池发动机气密性测试

  • 燃料电池发动机常温怠速冷起动特性试验

  • 燃料电池发动机常温额定功率冷起动测试

  • 燃料电池发动机常温怠速热起动试验

  • 燃料电池发动机稳态特性试验

  • 燃料电池发动机常温额定功率热起动试验

  • 燃料电池发动机额定功率试验

  • 燃料电池发动机峰值功率试验

  • 燃料电池发动机动态响应特性试验

  • 燃料电池发动机动态平均效率特性试验

  • 燃料电池质量及功率密度测试

  • 氢气利用率测试

  • 停机策略验证

选配功能:

  • 交流阻抗测试功能;

  • 环境测试功能,如低温冷启动和高原海拔模拟

  • 空气供给单元,包括空气流量计、过滤器、温压传感器

  • 主冷却三级换热系统

  • 尾排除湿功能

  • NI控制单元

  • 测试仓

  • 室外集装箱方案

  • 外围辅助系统,包括绝缘检测仪、功率分析仪、冷水机和纯水机等

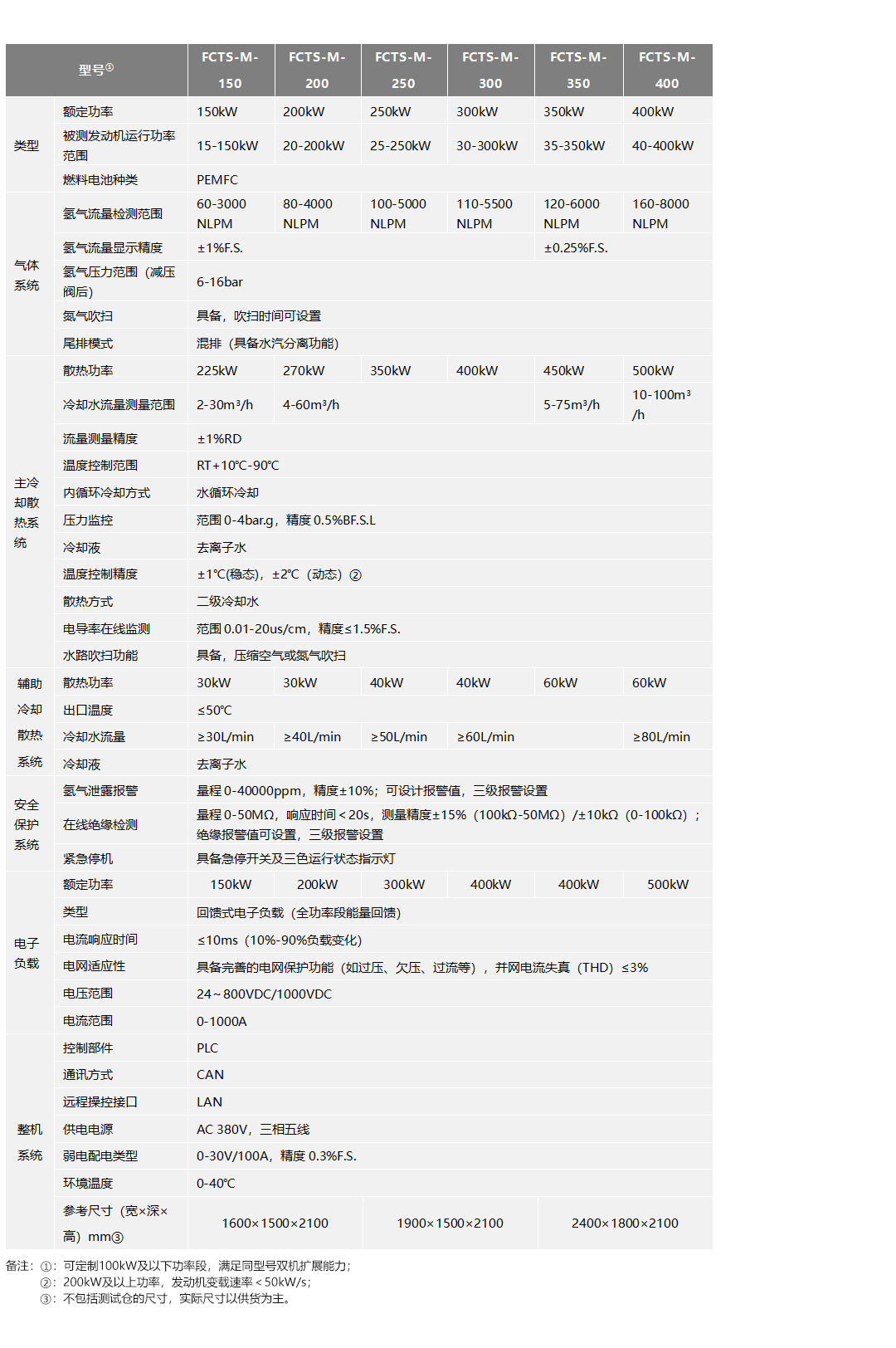

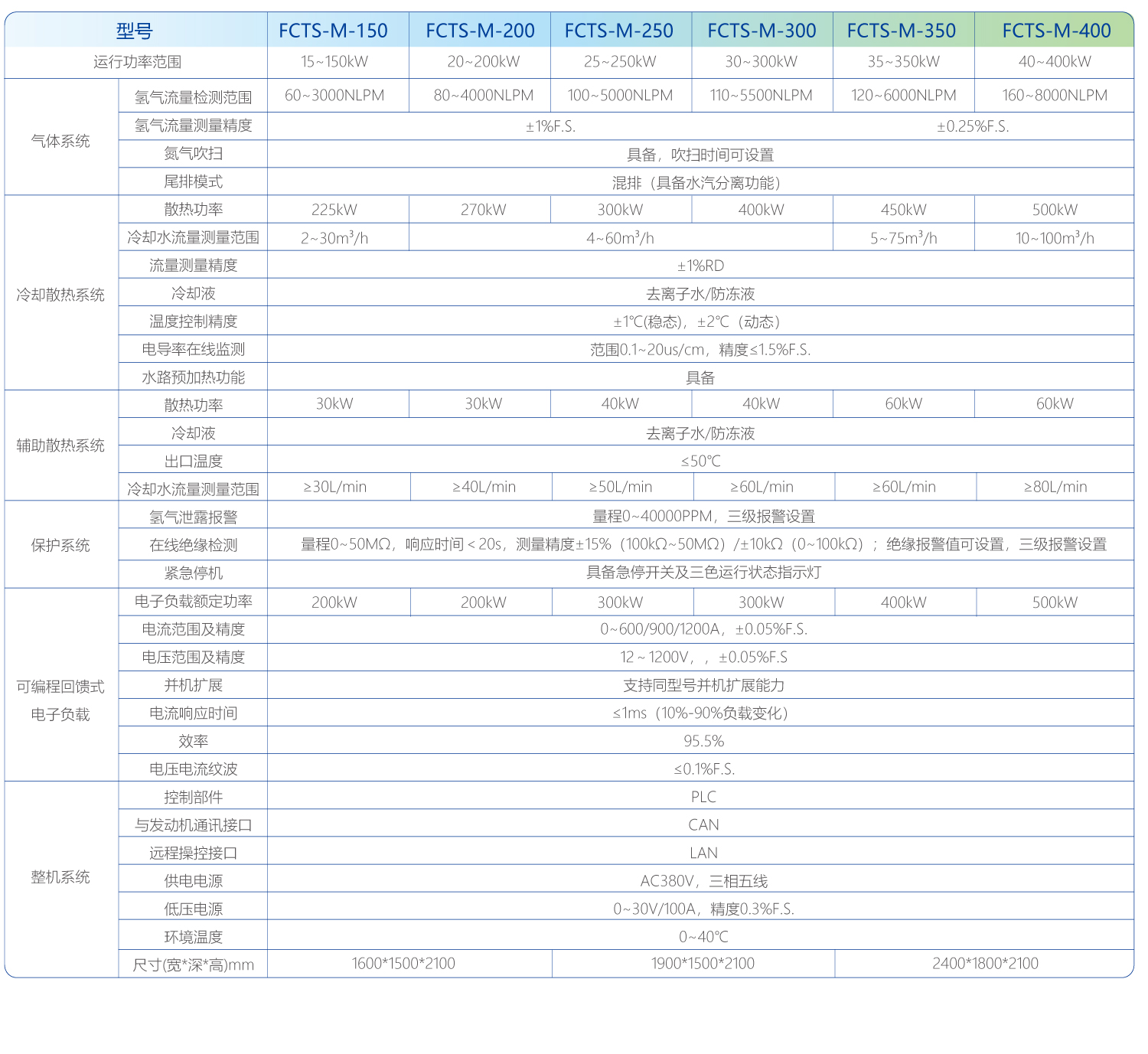

产品规格表
