大功率电堆阻抗测试

产品介绍

产品概述

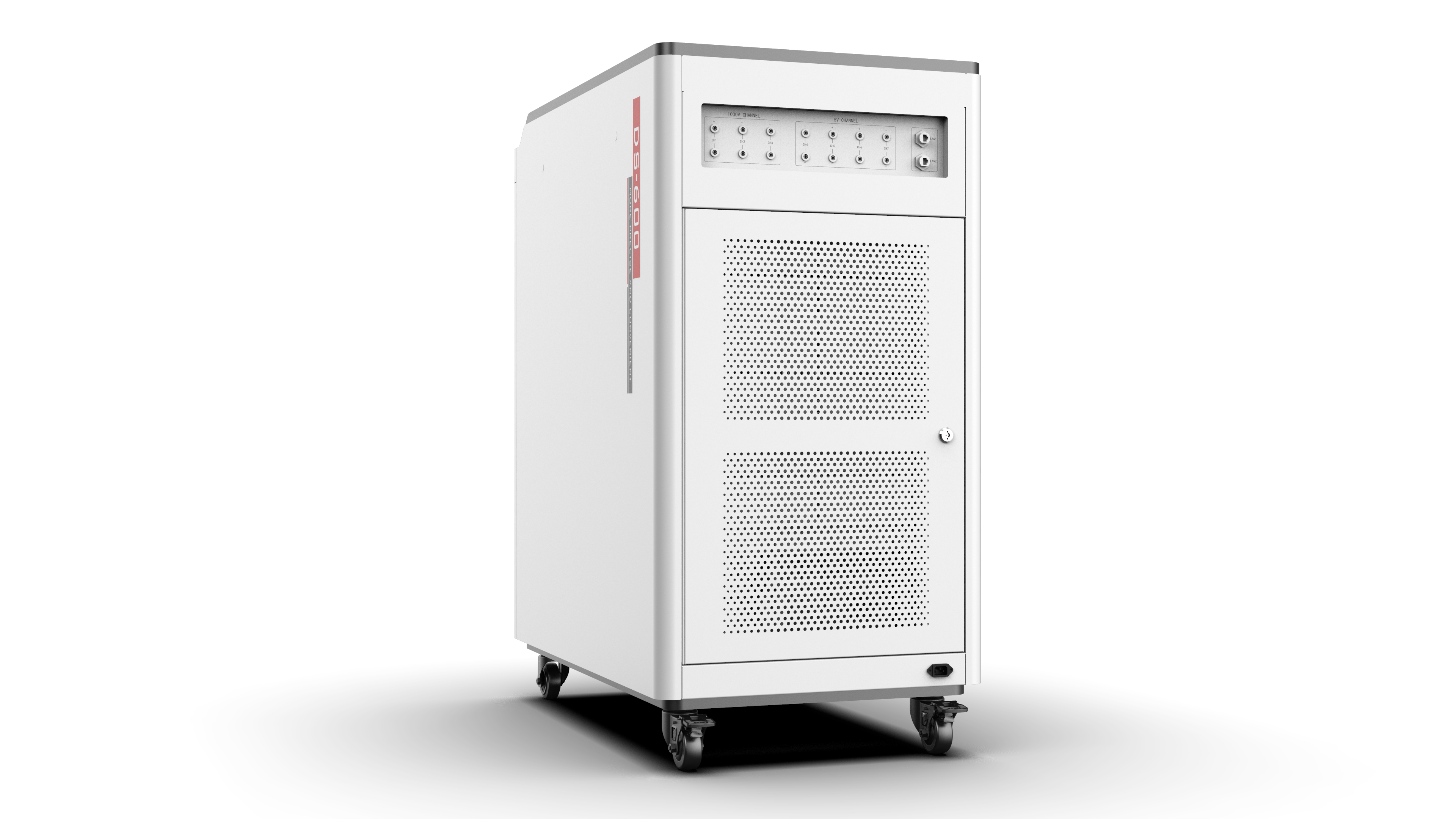

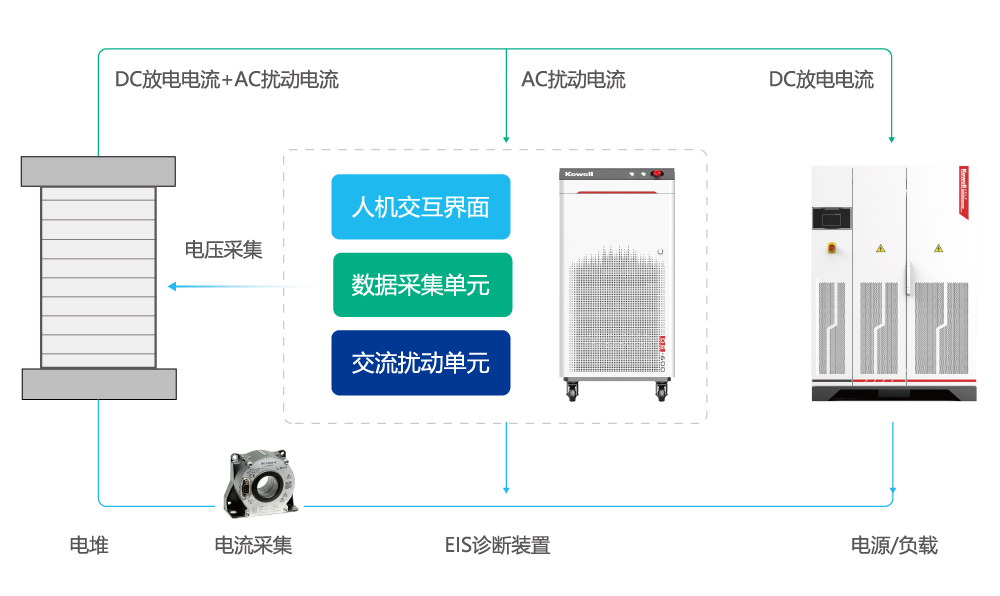

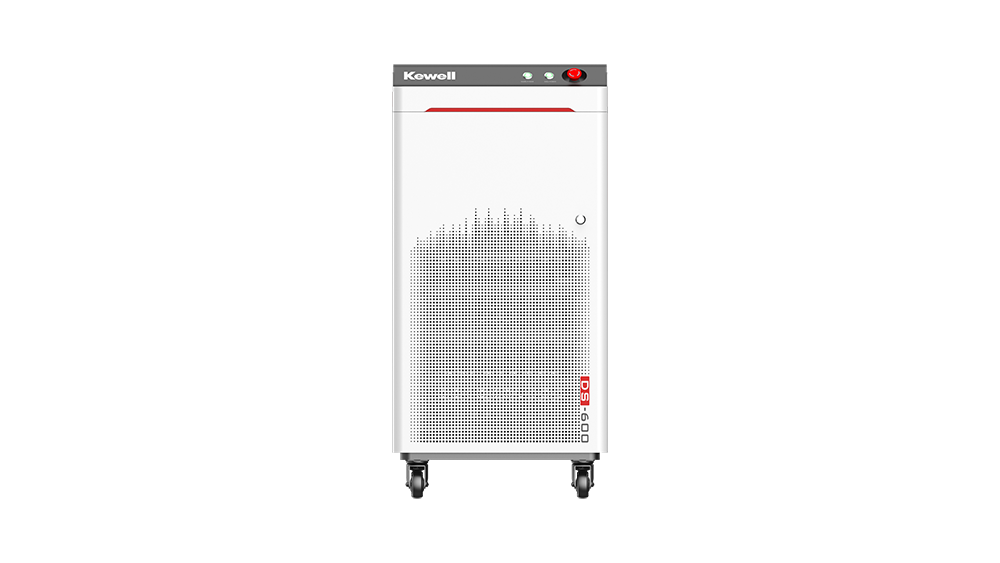

DS-600大功率电堆阻抗测试装置旨在为电堆提供精准的阻抗测试服务,包括定频模式和扫频模式。本装置基于科威尔开发的大电流交流电子负载,扰动电流可达到900A,满足当前大功率电堆高电流条件下的阻抗测试;配备高采样率数据采集模块,最高采样率1MSa/s,最高可分辨µV级电压信号;软件界面简介,可配合科威尔测试台及电源负载产品,实现安全逻辑的联动。

产品功能及特点

  • 扰动电流最大900A,扰动模块最大耐压1200V,适用于大功率PEMFC电堆以及电解堆的交流阻抗测试;

  • 交流扰动负载模块化设计,能够并机实现超大功率堆的在线阻抗测试能力;

  • 具有扫频和定频两种测试模式,测试结果可规避负载或者电源的干扰;

  • 高精度、高动态、高分辨率的宽带电压和电流信号采集;

  • 高低压通道灵活配置,适应整堆、片组以及单片的阻抗检测;

  • 采用PXI总线架构,可通过选配电压电流通道,实现多通道功率分析仪能力,一机多用;

  • 支持与测试台进行软硬件和数据集成,实现安全逻辑与台架之间的联动。

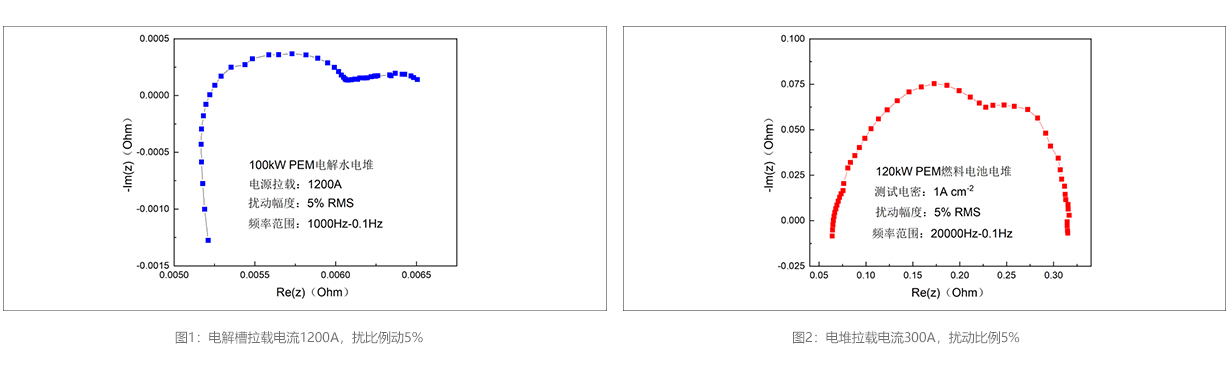

现场测试数据

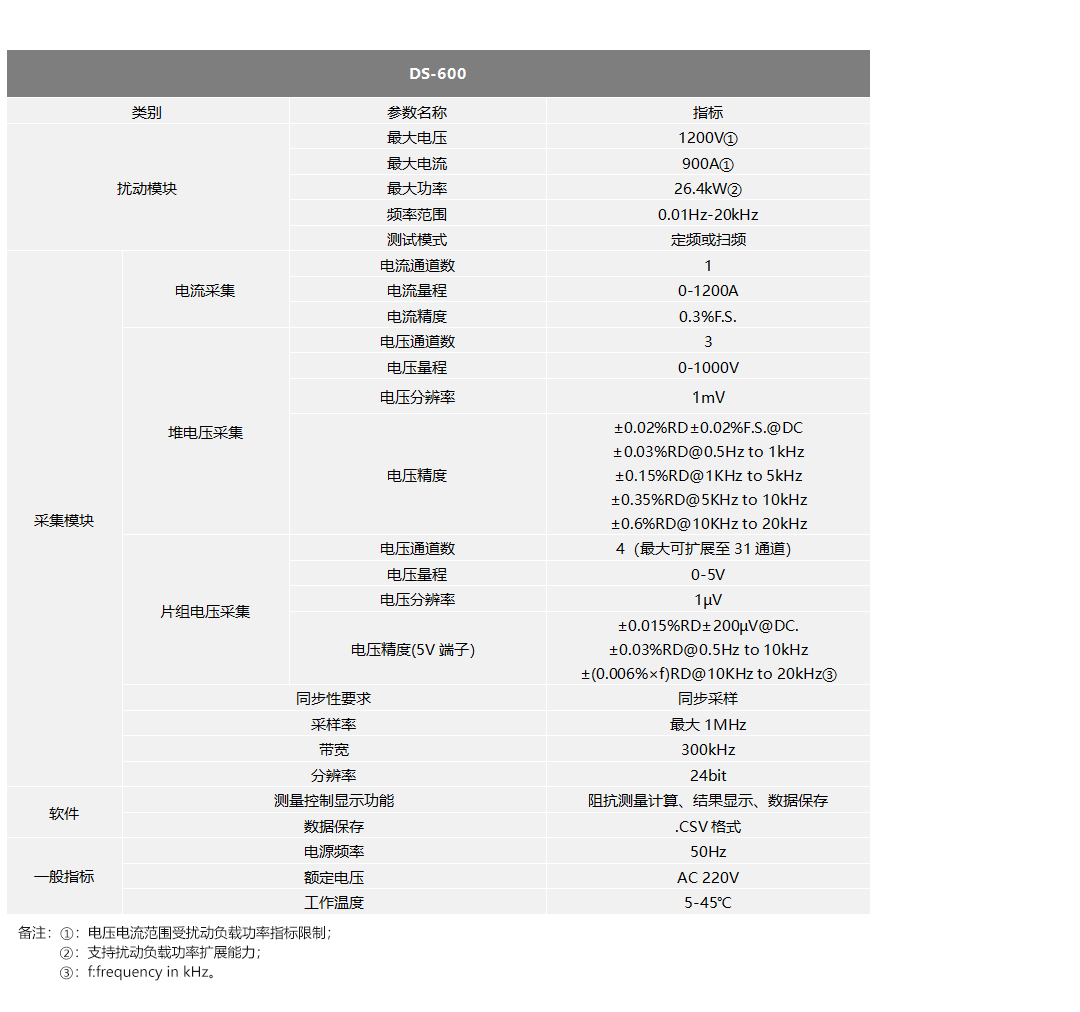

产品规格表
